Общая характеристика кольпоскопов

Бинокулярные кольпоскопы

Фирма Leisegang (Германия) вот уже более 60 лет производит кольпоскопы, которые хорошо известны по всему миру и широко применяются в практике врача-гинеколога. Модельный ряд кольпоскопов позволяет самому требовательному врачу выбрать необходимую модель, в зависимости от поставленных целей и задач (первичный прием, проведения медицинских манипуляций, видео/фото документирование, создание базы данных, обучение студентов, постдипломное обучение врачей и т.д.).

Возможно создать общую сеть для удобства работы врачей. Системное программное обеспечение подсоединяется к существующему медицинскому офисному программному обеспечению с помощью интерфейса GDT/BDT.

Составляющие части кольпоскопа
Все кольпоскопы Leisegang – бинокулярные, т.е. врач смотрит через два окуляра. Сам кольпоскоп состоит из оптической головки, штатива и колесного основания. При необходимости кольпоскоп можно прикрепить к гинекологическому креслу при помощи специального держателя, и тогда колесное основание в состав кольпоскопа не входит. Оптическая головка кольпоскопа имеет независимую оптическую систему, и несколько рукояток для регулировки кольпоскопа:
Оптическая головка кольпоскопа

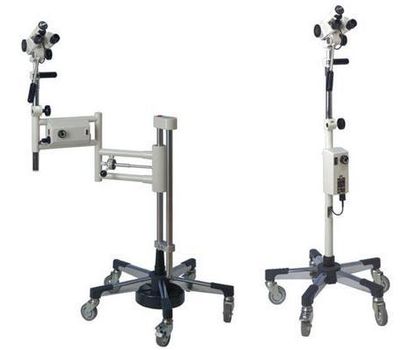

Существует несколько вариантов штативов кольпоскопа, его выбор зависит как от пожеланий самого врача, так и от площади рабочего помещения:

Штатив кольпоскопа
Конвергентная оптика
У большинства производителей используется параллельная оптика, т.к. их кольпоскопы спроектированы на основе операционных микроскопов.
У кольпоскопов Leisegang – оптика «конвергентная» – т.е. световой луч проходит «физиологический» световой путь. Глазам врача, работающего на кольпоскопе Leisegang, легче перестраиваться на обычные объекты. В результате уменьшается утомляемость глаз, увеличивается работоспособность и улучшается качество диагностики и лечения заболеваний.

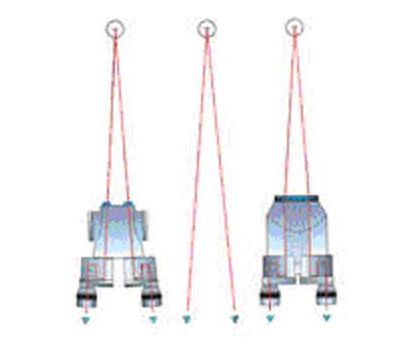

Конвергентная оптика

(слева на рисунке показан конвергентный ход лучей, справа - традиционный).

Увеличение
В зависимости от увеличения, кольпоскопы делятся на две группы:
  • одна группа - с постоянным увеличением
  • другая группа - с трехступенчатым увеличением
В свою очередь, группа кольпоскопов с трехступенчатым увеличением делится на две подгруппы:
  • с увеличением 3,75/7,5/15х
  • с увеличением 7,5/15/30х
Группа кольпоскопов с постоянным увеличением 15х (диаметр поля обзора составляет 23мм) и одна подгруппа кольпоскопов с трехступенчатым увеличением 7,5/15/30х (диаметры полей обзора составляют соответственно 46/23/11,5мм) используются в женских консультациях, больницах, медицинских центрах для проведения кольпоскопического обследования и ведения базы данных.
Другая подгруппа кольпоскопов - с трехступенчатым увеличением 3,75/7,5/15х обладает расширенным полем зрения (диаметры полей обзора составляют соответственно 76/38/19мм). Их рекомендуют использовать для более детального обследования.
В кольпоскопах Leisegang не используется функция “zoom”, а используется только ступенчатое переключение на определенное увеличение. Это сделано для того, чтобы в процессе наблюдения за патологическим изменением, врач, точно зная дату обнаружения патологии и степень увеличения кольпоскопа, на котором оно было первоначально выявлено, с уверенностью смог бы сказать об изменении (например, увеличении) размеров данной патологии в течение времени.

Также, для облегчения измерения выявленных патологий, в левых окулярах моделей кольпоскопов с трехступенчатым увеличением имеются два измерительных кольца: внешнее и двойное внутреннее, которые позволяют определить размеры видимых объектов при проведении гинекологического осмотра.

Стереоптика - восприятие в трехмерном пространстве

Все линзы, используемые в оптической системе кольпоскопов Leisegang, произведены в Германии и гарантируют высокое качество изображения. Стереоптика позволяет внимательно рассмотреть исследуемое поле в трех измерениях, сохраняя резкую картинку не только на переднем фоне, но и на большой глубине поля обзора. При этом не происходит искажения по цветовой передаче изображения, что позволяет врачу внимательно рассмотреть и поверхностную структуру, и сосудистый рисунок (кольпоскопы Leisegang со светодиодным источником света (LED) позволяют проводить данное исследование не используя зеленый фильтр!) выбранного участка. Края поля обзора сохраняют четкую структуру и также не имеют цветового искажения.

Светодиодный источник света (LED)
LED (Light Emitting Diode) переводиться как светоизлучающий диод.

C 1 января 2009 года фирма Leisegang выпускает бинокулярные кольпоскопы, оснащенные только светодиодными источниками “холодного” света (LED).

Преимуществами данного источника света являются
  1. Время работы светодиодных элементов составляет как минимум 20 летю
  2. Потребляемая мощность у светодиодных кольпоскопов намного ниже, чем у кольпоскопов с галогеновым источником света (18Вт против 80-160Вт соответственно)
  3. У светодиодных кольпоскопов улучшена передача 3D изображения
  4. Цветовая температура у светодиодных кольпоскопов соответствует дневному освещению, в связи с чем, значительно улучшилась контрастность изображения, а цветопередача не изменяется и не уходит в красный спектр, что позволяет визуализацию кровеносных сосудов проводить без зеленого фильтра
  5. Цветопередача у светодиодных кольпоскопов не меняется и не ухудшается при уменьшении яркости освещения
  6. Так как потребление мощности у светодиодных кольпоскопов снижено в 6-9 раз, они не нагреваются, не нуждаются в вентиляторе (для охлаждения), и соответственно, не производят шума
Межзрачковая расстояние/компенсация аметропии
  • регулировка межзрачкового расстояния осуществляется в диапазоне: 45-120мм.
  • компенсация аметропии составляет -7/+7
Регулировка оптической головки кольпоскопов Leisegang
Каждая модель кольпоскопа, исключая модель 1 Light LED, имеет две рукоятки, предназначенные для настройки фокуса и тонкой регулировки высоты.
Регулировка оптической головки кольпоскопов Leisegang
Регулировка осуществляется следующим образом
  • тонкая регулировка по высоте: при вращении рукоятки №1, (по/против часовой стрелки), оптическая головка двигается вверх/вниз
  • настройка фокуса: при вращении рукоятки №2, (по/против часовой стрелки), оптическая головка двигается вперёд/назад
Наклон и поворот в стороны оптической головки кольпоскопа
  • при движении рукоятки №2 вверх/вниз оптическая головка наклоняется верх/вниз
  • при движении рукоятки №2 влево/вправо оптическая головка поворачивается влево/вправо
Регулировка оптической головки кольпоскопов Leisegang
Регулировка осуществляется следующим образом
  • тонкая регулировка по высоте: при вращении рукоятки №1, (по/против часовой стрелки), оптическая головка двигается вверх/вниз
  • настройка фокуса: при вращении рукоятки №2, (по/против часовой стрелки), оптическая головка двигается вперёд/назад
